நியூயார்க்30E
நியூயார்க்30E

LK-NY30E Ka-பேண்ட் ஆப்டிகல் டிரான்ஸ்மிட்டர்

  • அல்ட்ரா-வைட்பேண்ட் (35GHz ஐ விட சிறந்தது)
  • DWDM
  • ஹை-டைனமிக்-ரேஞ்ச்
  • அதிக வெளியீட்டு சக்தி
  • குறைந்த ஒப்பீட்டு தீவிர சத்தம் (RIN)
  • பல வேலை முறைகள் கிடைக்கின்றன
  • இயக்க வெப்பநிலை: (-40℃～70℃)
விசாரனை

+86 29 88244373

தயாரிப்பு விவரம்

LK-NY30E தொடர் Ka-Band ஆப்டிகல் டிரான்ஸ்மிட்டர் முதன்மையாக பல முக்கிய கூறுகளால் ஆனது, இதில் உயர்-சக்தி லேசர் ஒளி மூலம், அல்ட்ரா-வைட்பேண்ட் LiNbO3 தீவிரம் மாடுலேட்டர், மின்னழுத்த நிலைப்படுத்தல் மாற்ற சுற்று, ஓட்டுநர் சுற்று, கண்காணிப்பு மற்றும் அறிகுறி சுற்று ஆகியவை அடங்கும்.

இந்த டிரான்ஸ்மிட்டர் அதன் பண்பேற்றப்பட்ட ஆப்டிகல் சிக்னல் வெளியீட்டிற்காக ITU-தரநிலை அடர்த்தியான அலைநீளப் பிரிவு மல்டிபிளெக்சிங் (DWDM) ஸ்பெக்ட்ரமிற்குள் செயல்படுகிறது. இது 35GHz ஐ விட அதிகமான பண்பேற்ற அலைவரிசையைக் கொண்டுள்ளது மற்றும் நிலையான வெளியீட்டு ஒளி அலைநீளத்துடன் 10mW வரை வெளியீட்டு ஒளியியல் சக்தியை உருவாக்கும் திறன் கொண்டது.

LK-NY30E தொடர் ஒற்றை நேர்மறை மின் விநியோக மின்னழுத்தத்தில் இயங்குகிறது, +12V முதல் +36V வரையிலான மின்னழுத்த வரம்பிற்குள் வலுவான செயல்திறனைப் பராமரிக்கிறது. கூடுதலாக, டிரான்ஸ்மிட்டர் ஒரு ஒருங்கிணைந்த அறிகுறி செயல்பாட்டைக் கொண்டுள்ளது, இது மின் விநியோகத்தின் நிலை மற்றும் ஆப்டிகல் பவர் அவுட்புட்டின் நிலை குறித்த நிகழ்நேர கருத்துக்களை வழங்குகிறது, நம்பகமான செயல்பாடு மற்றும் கண்காணிப்பின் எளிமையை உறுதி செய்கிறது.

தொழில்நுட்ப குறிப்புகள்

முழுமையான அதிகபட்ச மதிப்பீடுகள்

அளவுரு       சின்னமாக நிமிடம். வகை. மேக்ஸ். அலகு
சேமிப்பு வெப்பநிலை TSTG -55 + 25 + 85 ℃
ஆபரேஷன் வெப்பநிலை TC -40 + 25 + 70 ℃
RF உள்ளீடு சக்தி1 Pin - + 15 + 25 dBm
மின்னழுத்த Vin + 12 + 12 + 36 V

(1) தொடர்ச்சியான அலை (CW) வேலை முறை.

ஆப்டிகல் மற்றும் எலக்ட்ரிக்கல் விவரக்குறிப்பு (TC = 22±3℃)

அளவுரு       சின்னமாக நிமிடம். வகை. மேக்ஸ். அலகு குறிப்பு
அலைநீள λ 1527.99 - 1563.05 nm ITU தரநிலை
அதிர்வெண் (3dB) f3dB 2 - 35 GHz க்கு -
ஒளி வெளியீட்டு சக்தி P 10 - - mW -
ரிலேட்டிவ் இன்டென்சிட்டி சத்தம் ரைன் - - -155 dBc / Hz -
வருவாய் இழப்பு (VSWR) VSWR - - 2.5 - -
உள்ளீடு 1 dB சுருக்கம் - + 17 - - dBm -

பவர் சப்ளை (TC = 22±3℃)

அளவுரு  நிமிடம். வகை. மேக்ஸ். அலகு
மின்னழுத்த + 12 + 12 + 36 V
தற்போதைய(2) 0.4 0.7 1.2
 A

(2)சோதனை நிலை:Vin=+12V.

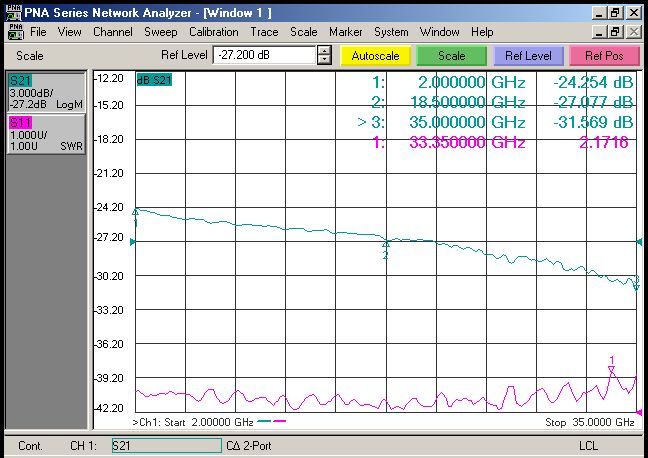

● வழக்கமான பதில் வளைவு

படம் 1 LK-NY30E Ka-பேண்ட் டிரான்ஸ்மிட்டர் வழக்கமான மறுமொழி வளைவு


● பரிமாண அலகு:mm[inch]

வரையறுக்கப்படாத

படம் 2 LK-NY30E டிரான்ஸ்மிட்டர் பரிமாணம்

RF இணைப்பான்: SMA

பவர் கனெக்டர்: J30J-9-ZKP


● பவர் சப்ளையின் பின்

அளவுரு விளக்கம்
முள் 1 2 3 4 5 6 7 8 9
மின்னழுத்த Vin NC நிலம் NC


● ஆர்டர் தகவல்

வரையறுக்கப்படாத

தாள் 1:

சின்னமாக விளக்கம்
30E கா-பேண்ட் வெளிப்புற பண்பேற்ற டிரான்ஸ்மிட்டர்

தாள் 2:

குறியீடு அதிர்வெண்(THz) அலைநீளம் (என்.எம்)   குறியீடு அதிர்வெண்(THz) அலைநீளம் (என்.எம்)
C15 191.5 1565.50 C39 193.9 1546.12
C16 191.6 1564.68 C40 194 1545.32
C17 191.7 1563.86 C41 194.1 1544.53
C18 191.8 1563.05 C42 194.2 1543.73
C19 191.9 1562.23 C43 194.3 1542.94
C20 192 1561.41 C44 194.4 1542.14
C21 192.1 1560.61 C45 194.5 1541.35
C22 192.2 1559.79 C46 194.6 1540.56
C23 192.3 1558.98 C47 194.7 1539.77
C24 192.4 1558.17 C48 194.8 1538.98
C25 192.5 1557.36 C49 194.9 1538.19
C26 192.6 1556.55 C50 195 1537.4
C27 192.7 1555.75 C51 195.1 1536.61
C28 192.8 1554.94 C52 195.2 1535.82
C29 192.9 1554.13 C53 195.3 1535.04
C30 193 1553.33 C54 195.4 1534.25
C31 193.1 1552.52 C55 195.5 1533.47
C32 193.2 1551.72 C56 195.6 1532.68
C33 193.3 1550.92 C57 195.7 1531.9
C34 193.4 1550.12 C58 195.8 1531.12
C35 193.5 1549.32 C59 195.9 1530.33
C36 193.6 1548.51 C60 196 1529.55
C37 193.7 1547.72 C61 196.1 1528.77
C38 193.8 1546.92 C62 196.2 1527.99

தாள் 3:

சின்னமாக விளக்கம்
PM1 பாண்டா ஃபைபர்
PM2 நீள்வட்ட இழை

தாள் 4:

சின்னமாக விளக்கம்
CM பயனர் தனிப்பயனாக்கம்
A FC/APC
பயன்பாடுகள்

  • ஆண்டெனா & ரேடார்

  • சாட்காம்

  • மின்னணு எதிர் அளவீட்டு அமைப்பு

  • அனலாக் RF இணைப்புகள் பரிமாற்றம்

  • பிராட்பேண்ட் வயர்லெஸ் கம்யூனிகேஷன்

  • மொபைல் தொடர்பு அடிப்படை நிலையம்

  • DWDM அமைப்பு

  • பரவலாக்கப்பட்ட ரேடார் அமைப்புகள்
