LK-D-SS-12-T தொடர் ஆப்டிகல் டிலே லைன் & ஆப்டிகல் சிமுலேட்டர்
- அலைவரிசை 12GHz வரை
- உயர் டைனமிக் வரம்பு
- பரந்த வெப்பநிலை பயன்பாடு
- குறைந்த வீச்சு பதில்
- தனிப்பயனாக்கப்பட்ட நேர தாமதங்கள்
தயாரிப்பு விவரம்
மைக்ரோவேவ் ஃபோட்டானிக்ஸ் தொழில்நுட்பத்தை நம்பி, LK-D-SS-12-T தொடர் ஆப்டிகல் டிலே லைன்கள் மற்றும் ஆப்டிகல் சிமுலேட்டர்கள் சிறந்த செயல்திறனை வழங்குகின்றன, மேலும் அவை ரேடார் சோதனை, சிக்னல் செயலாக்கம், கட்ட வரிசை ஆண்டெனாக்கள், ஆண்டெனா சிமுலேஷன் மற்றும் கட்ட இரைச்சல் சோதனை ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகின்றன. சாதனங்கள் முழு L/S/C/X அதிர்வெண் பட்டையிலும் குறைந்த செருகல் இழப்பு, அதிக டைனமிக் வரம்பு, வலுவான மின்காந்த தனிமைப்படுத்தல் மற்றும் அளவிட முடியாத மூன்று பரிமாற்ற சமிக்ஞைகளைக் கையாளும் திறன் ஆகியவற்றுடன் திறமையாக செயல்பட முடியும். இந்த அம்சங்கள் உயர் துல்லியமான ஆப்டிகல் மற்றும் மைக்ரோவேவ் சிக்னல் செயலாக்கத்திற்கு ஏற்றதாக அமைகின்றன.
தொழில்நுட்ப குறிப்புகள்
எலக்ட்ரிக்கல் / ஆப்டிகல் பண்புகள்
| அளவுரு | அளவுரு மதிப்புகள் | அலகு | கருத்து | ||
| min | வழக்கமான | மேக்ஸ் | |||
| அதிர்வெண் வரம்பை | 1 | - | 12 | GHz க்கு | |
| வீச்சு தட்டையானது | - | ± 2 | ± 2.5 | dB | |
| கால தாமதம் | 0.01 | - | 150 | us | னித்துவ |
| தாமத துல்லியம் | -5‰ | - | +5‰ | - | |
| செருகும் இழப்பு | 0 | 20 | 30 | dB | னித்துவ |
| உள்ளீடு வி.எஸ்.டபிள்யூ.ஆர் | - | 1.8 | 2 | - | |
| வெளியீடு வி.எஸ்.டபிள்யூ.ஆர் | - | 1.8 | 2 | - | |
| இம்பிடான்ஸ் | - | 50 | - | Ω | |
| உள்ளீடு 1 dB சுருக்கம் | - | + 13 | + 17 | dBm | |
| போலியான சமிக்ஞை நிராகரிப்பு விகிதம் | 60 | - | - | dBc | |
| சத்தம் எண்ணிக்கை | - | 45 | 55 | dB | 5அவுஸ், 25℃ |
| வெப்பநிலையை இயக்கு | -55 | - | + 85 | ℃ | ஆர்டர் செய்தல் தகவலைப் பார்க்கவும் |
| சேமிப்பு வெப்பநிலை | -55 | - | + 85 | ℃ | |
| தொடர்புடைய தாமதம் vs. வெப்பநிலை | - | - | 7 | பிபிஎம்/℃ | |
| செருகல் இழப்பு vs. வெப்பநிலை | - | 2 | 4 | % / | |
இணைப்பான் விளக்கம் & மின்சாரம்
| முள் | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| மின்னழுத்த | NC | நிலம் | + 12V | NC |
| தற்போதைய மதிப்பீடு | - | - | 0.3 | - |
| அதிகபட்ச நடப்பு | 1 |

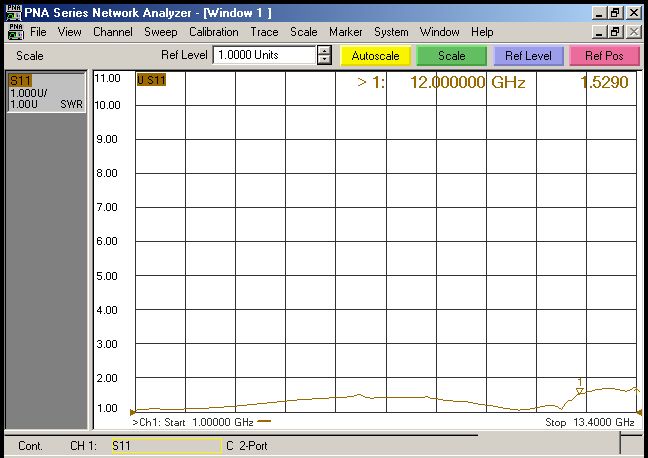

வழக்கமான மறுமொழி வளைவுகள் (25℃)
பரிமாணம் மற்றும் ஊசிகள் (அலகு: மிமீ[அங்குலம்])
RF இணைப்பான்: SMA-K (தனிப்பயனாக்கப்பட்டது)
DC இணைப்பான்: DE-9PS (தனிப்பயனாக்கப்பட்டது)
| உற்பத்தி பொருள் வகை | LK-D-SS-12-TG அறிமுகம் | கருத்து | |||||
| கால தாமதம் (எங்களுக்கு) | 8 | 20 | 35 | 50 | 60 | 80 | ஸ்டாண்டர்ட் |
| எக்ஸ் (மிமீ) | 37 | 50 | 65 | 80 | 90 | 110 | |
| உற்பத்தி பொருள் வகை | LK-D-SS-12-TP அறிமுகம் | கருத்து | |||||
| கால தாமதம் (எங்களுக்கு) | 8 | 35 | 60 | 80 | 110 | 150 | காம்பாக்ட் |
| எக்ஸ் (மிமீ) | 20 | 45 | 55 | 65 | 78 | 95 | |
தகவலை வரிசைப்படுத்துதல்
| உற்பத்தி பொருள் வகை | தொகுப்புகள் | தர நிலைகள் | வெப்பநிலையை இயக்கு | சேமிப்பு வெப்பநிலை |
| LK-D-SS-12-TGI அறிமுகம் | ஸ்டாண்டர்ட் | தொழில்துறை தரம் | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TGM பற்றிய தகவல்கள் | நடுத்தர தரம் | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TGS அறிமுகம் | சிறப்பு தரம் | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-12-TPI அறிமுகம் | காம்பாக்ட் | தொழில்துறை தரம் | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TPM அறிமுகம் | நடுத்தர தரம் | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TPS அறிமுகம் | சிறப்பு தரம் | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
கருத்து： 1. T என்பது தாமதக் கோட்டின் அதிகபட்ச அலகு ஆகும், இதன் அலகு மைக்ரோ செகண்ட் (எங்களுக்கு).
பயன்பாடுகள்
ரேடார் சோதனை/அளவுத்திருத்தம்
சிக்னல் செயலாக்கம்
மின்னணுப் போர்
கட்ட ஆண்டெனா வரிசை
ஆண்டெனா உருவகப்படுத்துதல்
