LK-SSPD Mini-High Speed InGaAs Photodetector
- பரந்த அலைவரிசை, அதிவேகம்
- அதிக பொறுப்புணர்வு
- ஒருங்கிணைந்த பயாஸ்-டி
- அதிக செறிவு உள்ளீடு
- ஹெர்மெட்டிலி சீல், எஸ்எம்ஏ கனெக்டர்
- குறைந்த இருண்ட மின்னோட்டம், அதிக சமிக்ஞை-இரைச்சல் விகிதம்.
- சிறிய வடிவ காரணி.
தயாரிப்பு விவரம்
LK-SSPD அதிவேக ஒளிக்கற்றை டிஜிட்டல் மற்றும் அனலாக் பயன்பாடுகளுக்கு இடமளிக்கும் வகையில் வடிவமைக்கப்பட்டுள்ளது. இந்த தொகுதியானது 1000 முதல் 1650 nm வரை அலைநீள பதிலைக் கொண்ட InGaAs PIN ஒளிக்கற்றையுடன் பொருத்தப்பட்டுள்ளது, மேலும் அத்தியாவசிய பொருந்தக்கூடிய மின்னணுவியல் சாதனங்களையும் கொண்டுள்ளது.
LK-SSPD 20 GHz அலைவரிசையை வழங்கும் திறன் கொண்டது. இது +5 V மின் விநியோகத்துடன் செயல்படுகிறது மற்றும் உள்ளீட்டிற்கான நிலையான ஒற்றை-முறை 9 / 125 μm ஃபைபருடன் இணக்கமானது. RF வெளியீடு 50 ஓம்களுக்கு மின்மறுப்புடன் பொருந்தக்கூடிய SMP- இணக்கமான இணைப்பியைப் பயன்படுத்துகிறது.
LK-SSPD ஒரு சிறிய உறைக்குள் காற்று புகாத வகையில் சீல் வைக்கப்பட்டுள்ளது மற்றும் 8 கிராமுக்கும் குறைவான எடை கொண்டது.
தொழில்நுட்ப குறிப்புகள்
| வழக்கமான & முழுமையான அதிகபட்ச மதிப்பீடு | ||||
|---|---|---|---|---|
| அளவுரு | சிம். | வகை | மதிப்பீடு | அலகு |
| சேமிப்பு வெப்பநிலை வரம்பு | TSTG | -45 +85 | -55 +100 | ℃ |
| இயக்க வெப்பநிலை வரம்பு | TC | 25 | -40 +85 | ℃ |
| சார்பு மின்னழுத்தம் | VR | +5 | +5 ~ +9 | V |
| ஆப்டிகல் உள்ளீடு சக்தி | முள் | +3 | + 10 | dBm |
| பர்ன்-அவுட் ஆப்டிகல் பவர் | PB | - | + 13 | dBm |
| முன்னணி சாலிடரிங் வெப்பநிலை | Tp | 280 (10வி) | 330 (10வி) | ℃ |
| எலக்ட்ரிக்கல் / ஆப்டிகல் பண்புகள் (டிC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| அளவுரு | சிம் | சோதனை நிலை | அளவுரு மதிப்புகள் | அலகு | |
| அலைநீள வரம்பு | λ | - | 1000 ~ 1650 | nm | |
| அதிர்வெண் வரம்பு | - | - | கு + பேண்ட் | - | |
| சிறிய சிக்னல் அலைவரிசை | f-3dB | TC = 22 ± 3℃ | 0.3 ~ 20 | GHz க்கு | |
| பொறுப்பு | Re | VR=+5வி, பிin =1 மெகாவாட் | λ = 1310 நானோமீட்டர் | ≥ 0.9 | A/W |
| λ = 1550 நானோமீட்டர் | ≥ 0.85 | ||||
| வீச்சு தட்டையானது | A | TC =-45～+85℃ | ≤ ± 2 | dB | |
| செறிவூட்டல் ஆப்டிகல் பவர் | Ps | VR= 5 வி, λ = 1550 நானோமீட்டர் ஏசி மாடுலேட்டட் |
+ 17 | dBm | |
| இருண்ட மின்னோட்டம் | Id | வி.ஆர்=+5வி | ≤ 10 | nA | |
| செறிவு RF வெளியீட்டு சக்தி | Pவெளியே | - | -10 | dBm | |
| வெளியீட்டு மின்மறுப்பு | RL | - | 50 | Ω | |

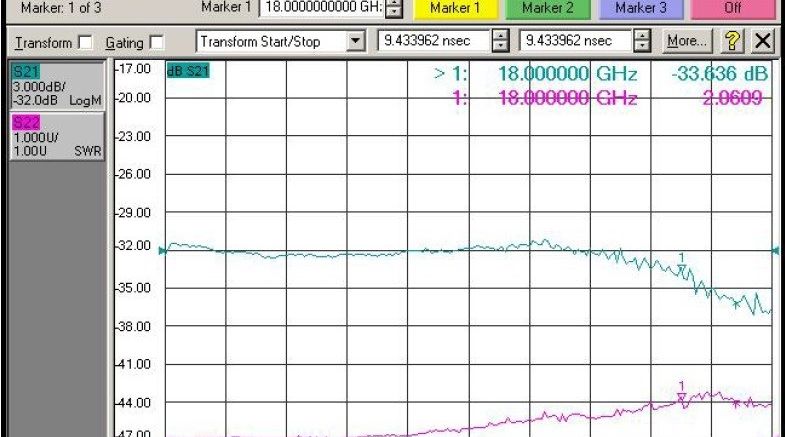

வழக்கமான பதில் வளைவுகள்
பரிமாணம் மற்றும் ஊசிகள் (அலகு: மிமீ[அங்குலம்])
RF இணைப்பான்: SMP
தகவலை வரிசைப்படுத்துதல்
தாள் 1:
| குறியீடு | அனலாக் அலைவரிசை |
| KU | 0.3 ～ 20GHz |
தாள் 2:
| குறியீடு | இணைப்பான் வகை | கருத்து |
| N | இணைப்பான் இல்லை | ஒற்றை-முறை 9 / 125 μm ஃபைபர் பிக் டெயில் |
| A | எஃப்சி / ஏபிசி | |
| P | எஃப்சி / பிசி |
முன்னெச்சரிக்கைகள்
ஃபைபர் வளைக்கும் ஆரம் 20 மிமீக்குக் குறையாத ஃபைபர் சேதத்தைத் தவிர்க்கும்.
ஆப்டோ-சர்க்யூட்டில் இணைக்கும் முன், ஃபைபர் கப்ளிங் ஃபேஸ்ட்டை சுத்தமாக இருப்பதை உறுதிப்படுத்திக் கொள்ளுங்கள்.
சேமிப்பு, போக்குவரத்து மற்றும் பயன்பாட்டில் பொருத்தமான ESD பாதுகாப்பு தேவைப்படுகிறது.
எங்களின் அனைத்து நிலையான ஃபோட்டோடெக்டர்களையும் தொகுதிகளாகத் தனிப்பயனாக்கலாம்!
பயன்பாடுகள்
ஆப்டிகல்-ஃபைபர் தொடர்பு
ரேடார் தகவல் செயலாக்கம்
மின்னணு போர்
அதிவேக சிக்னல் சோதனை மற்றும் அளவீடு
பாதுகாப்பு மற்றும் கண்காணிப்பு
