LK-HSPD-Ku-CM அதிவேக InGaAs ஒளிக்கற்றை
- பரந்த அலைவரிசை, அதிவேகம்
- ஒருங்கிணைந்த பயாஸ்-டி
- ஏசி இணைக்கப்பட்டது
- ஹெர்மெட்டிலி சீல், எஸ்எம்ஏ கனெக்டர்
- குறைந்த இருண்ட மின்னோட்டம், அதிக சமிக்ஞை-இரைச்சல் விகிதம்.
- சிறிய வடிவ காரணி.
தயாரிப்பு விவரம்
LK-HSPD-Ku-CM அதிவேக கண்டறிதல் தொகுதி என்பது ஒரு அதிநவீன ஆப்டோ எலக்ட்ரானிக் டிரான்ஸ்ஸீவர் ஆகும், இது டிஜிட்டல் மற்றும் அனலாக் சிக்னல் செயலாக்க பயன்பாடுகள் இரண்டையும் பூர்த்தி செய்ய கவனமாக வடிவமைக்கப்பட்டுள்ளது. இந்த தொகுதி ஒரு InGaAs PIN ஃபோட்டோடையோடு பொருத்தப்பட்டுள்ளது, இது 1250 முதல் 1650 நானோமீட்டர்கள் வரையிலான நிறமாலை மறுமொழி வரம்பைக் கொண்டுள்ளது, இதில் உகந்த சமிக்ஞை சீரமைப்பு மற்றும் கண்டிஷனிங்கிற்குத் தேவையான அத்தியாவசிய பொருந்தக்கூடிய மின்னணுவியல் அடங்கும்.
LK-HSPD-Ku-CM 18 ஜிகாஹெர்ட்ஸ் அலைவரிசையை வழங்கும் திறன் கொண்டது, இது அதிவேக தரவு தகவல்தொடர்புகளுக்கு மிகவும் பொருத்தமானதாக அமைகிறது. இந்த தொகுதி +5-வோல்ட் விநியோகத்தால் இயக்கப்படுகிறது, இது நம்பகமான செயல்பாட்டை உறுதி செய்கிறது மற்றும் ஏற்கனவே உள்ள மின் அமைப்புகளுடன் ஒருங்கிணைப்பதை எளிதாக்குகிறது. இது ஒற்றை-முறை 9/125-மைக்ரோமீட்டர் ஃபைபர் உள்ளீடுகளுக்கான தரநிலைகளை கடைபிடிக்கிறது, நிறுவப்பட்ட ஃபைபர் ஆப்டிக் உள்கட்டமைப்போடு இணக்கத்தை எளிதாக்குகிறது. ரேடியோ அதிர்வெண் (RF) வெளியீடு ஒரு SMA-இணக்கமான இணைப்பியுடன் பொருத்தப்பட்டுள்ளது, இது திறமையான சமிக்ஞை பரவல் மற்றும் குறைந்தபட்ச பிரதிபலிப்பை உறுதி செய்வதற்காக 50 ஓம்களுக்கு மின்மறுப்புடன் கவனமாக பொருந்துகிறது.
LK-HSPD-Ku-CM ஒரு ஹெர்மீடிக் சீலிங் செயல்முறையுடன் கட்டமைக்கப்பட்டுள்ளது, இது வலுவான சுற்றுச்சூழல் பாதுகாப்பை வழங்குகிறது மற்றும் ஈரப்பதம், தூசி மற்றும் பிற சாத்தியமான மாசுபாடுகளுக்கு எதிராக தொகுதியின் மீள்தன்மையை மேம்படுத்துகிறது, இதன் மூலம் நீண்டகால நிலைத்தன்மை மற்றும் செயல்திறனை உறுதி செய்கிறது.
தொழில்நுட்ப குறிப்புகள்
| வழக்கமான & முழுமையான அதிகபட்ச மதிப்பீடு | ||||
|---|---|---|---|---|
| அளவுரு | சிம். | வகை | மதிப்பீடு | அலகு |
| சேமிப்பு வெப்பநிலை வரம்பு | TSTG | -45 +85 | -55 +100 | ℃ |
| இயக்க வெப்பநிலை வரம்பு | TC | 25 | -40 ~ +85 | ℃ |
| சார்பு மின்னழுத்தம் | VR | 5 | -4.75 ~ +5.25 | V |
| ஆப்டிகல் உள்ளீடு சக்தி | முள் | + 10 | + 13 | dBm |
| பர்ன்-அவுட் ஆப்டிகல் பவர் | PB | - | + 16 | dBm |
| முன்னணி சாலிடரிங் வெப்பநிலை | Tp | 280 (10வி) | 330 (10வி) | ℃ |
| மின் / ஒளியியல் பண்புகள் (TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| அளவுரு | சிம் | சோதனை நிலை | அளவுரு மதிப்புகள் | அலகு | |
| அலைநீள வரம்பு | λ | - | 1000 ~ 1650 | nm | |
| அதிர்வெண் வரம்பு | - | - | கு-பேண்ட் | - | |
| சிறிய சிக்னல் அலைவரிசை | f-3dB | TC= 22 ± 3℃ | 0.1 ~ 18 | GHz க்கு | |
| பொறுப்பு | Re | VR, பிin=1 மெகாவாட் | λ = 1310நா.மீ. | ≥ 0.75 | A/W |
| λ = 1550நா.மீ. | ≥ 0.7 | ||||
| வீச்சு தட்டையானது | A | TC =-40～+85℃ | ≤ ±1.5 | dB | |
| வெளியீடு வி.எஸ்.டபிள்யூ.ஆர் | VSWR | - | 2.5 | - | |
| சார்பு மின்னழுத்தம் | VR | - | +5 | V | |
| RF இணைப்பான் | - | - | எஸ்எம்ஏ | - | |
| செறிவூட்டல் ஆப்டிகல் பவர் | Ps | VR, λ = 1550nm ஏசி மாடுலேட்டட் |
+ 13 | dBm | |
| இருண்ட மின்னோட்டம் | Id | VR | ≤ 10 | nA | |
| செறிவு RF வெளியீட்டு சக்தி | துரதிர்ஷ்டம் | - | -10 | dBm | |
| வெளியீட்டு மின்மறுப்பு | RL | - | 50 | Ω | |
● வழக்கமான பதில் வளைவுகள்
(VR, λ=1550nm, TC =25 ºC, பின்=0dBm)

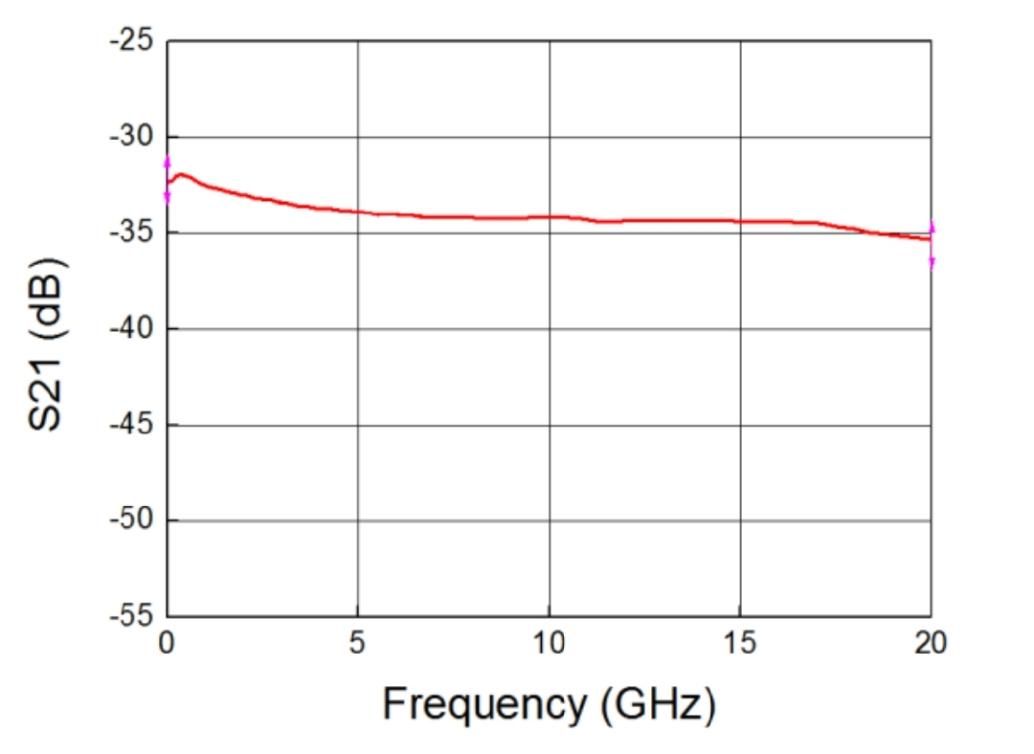

(படம் 1 கு-பேண்ட் ஃபோட்டோடெக்டர் அதிர்வெண் பதில்)
● பரிமாணம் மற்றும் ஊசிகள் (அலகு: மிமீ[அங்குலம்])
RF இணைப்பான்: SMA
குறிப்பு: இது rev 1.1, ஏப்ரல் 14, 2023 அன்று வாடிக்கையாளருக்கு அனுப்பப்பட்ட பதிப்போடு ஒப்பிடும்போது, டெயில் ஃபைபர் தவிர ஒட்டுமொத்த பரிமாணங்கள் மாறிவிட்டன.
● ஆர்டர் தகவல்
தாள் 1:
| குறியீடு | அனலாக் அலைவரிசை |
| Ku | 0.1 ～ 18 ஜிகாஹெர்ட்ஸ் |
தாள் 2:
| குறியீடு | கருத்து |
| CM | னித்துவ |
தாள் 3:
| குறியீடு | இணைப்பான் வகை | கருத்து |
| N | இணைப்பான் இல்லை | ஒற்றை-முறை 9/125 μm ஃபைபர் பிக் டெயில் |
| A | FC/APC | |
| P | FC/PC |
● முன்னெச்சரிக்கைகள்
ஃபைபர் சேதமடைவதைத் தவிர்ப்பதற்காக ஃபைபர் வளைக்கும் ஆரம் 20 மிமீக்குக் குறையாது.
ஆப்டோ-சர்க்யூட்டில் இணைக்கும் முன், ஃபைபர் கப்ளிங் ஃபேஸ்ட்டை சுத்தமாக இருப்பதை உறுதிப்படுத்திக் கொள்ளுங்கள்.
சேமிப்பு, போக்குவரத்து மற்றும் பயன்பாட்டில் பொருத்தமான ESD பாதுகாப்பு தேவைப்படுகிறது.
எங்களின் அனைத்து நிலையான ஃபோட்டோடெக்டர்களையும் தொகுதிகளாகத் தனிப்பயனாக்கலாம்!
பயன்பாடுகள்
ஆப்டிகல்-ஃபைபர் தொடர்பு
ரேடார் தகவல் செயலாக்கம்
மின்னணு போர்
அதிவேக சிக்னல் சோதனை மற்றும் அளவீடு
பாதுகாப்பு மற்றும் கண்காணிப்பு
