LK-HHPD அதிவேக InGaAs ஃபோட்டோடெக்டர்
- பரந்த அலைவரிசை, அதிவேகம்
- அதிக பொறுப்புணர்வு
- ஒருங்கிணைந்த பயாஸ்-டி
- அதிக செறிவு உள்ளீடு
- ஹெர்மெட்டிலி சீல், எஸ்எம்ஏ கனெக்டர்
- குறைந்த இருண்ட மின்னோட்டம், அதிக சமிக்ஞை-இரைச்சல் விகிதம்.
- சிறிய வடிவ காரணி.
தயாரிப்பு விவரம்
LK-HHPD என்பது டிஜிட்டல் மற்றும் அனலாக் பயன்பாடுகளுக்கு ஏற்ற ஒரு அதிவேக கண்டறிதல் தொகுதி ஆகும், இது 1250 முதல் 1650 nm வரையிலான அலைநீளங்களை உள்ளடக்கிய InGaAs PIN ஃபோட்டோடைடைக் கொண்டுள்ளது. இது 12 GHz அல்லது 18 GHz அலைவரிசைகளை வழங்குகிறது மற்றும் +5V சக்தியில் இயங்குகிறது. தொகுதி நிலையான ஒற்றை-முறை 9/125μm ஃபைபருடன் இணக்கமானது மற்றும் 50 ஓம் மின்மறுப்பு பொருத்தத்துடன் RF வெளியீட்டிற்கான SMA இணைப்பியைக் கொண்டுள்ளது.
உயர்-தரவு-விகித பயன்பாடுகளுக்கு ஏற்ற LK-HHPD, சுற்றுச்சூழல் காரணிகளிலிருந்து பாதுகாக்க ஹெர்மெட்டிகல் சீல் வைக்கப்பட்டுள்ளது, நம்பகத்தன்மை மற்றும் நீண்ட ஆயுளை உறுதி செய்கிறது. இது 23 கிராமுக்கும் குறைவான நிறை கொண்ட இலகுரக வடிவமைப்பைக் கொண்டுள்ளது, இது எடுத்துச் செல்லக்கூடிய அல்லது இட-கட்டுப்படுத்தப்பட்ட பயன்பாடுகளுக்கு நன்மை பயக்கும். சுற்றுச்சூழல் மற்றும் பாதுகாப்பு தரநிலைகளுக்கு இணங்குவதை நிரூபிக்கும் அபாயகரமான பொருட்களின் கட்டுப்பாடு (RoHS) உத்தரவு 2.0 இன் இணக்கமாக தொகுதி சான்றளிக்கப்பட்டுள்ளது.
தொழில்நுட்ப குறிப்புகள்
| வழக்கமான & முழுமையான அதிகபட்ச மதிப்பீடு | ||||
|---|---|---|---|---|
| அளவுரு | சிம். | வகை | மதிப்பீடு | அலகு |
| சேமிப்பு வெப்பநிலை வரம்பு | TSTG | -45 +85 | -55 +100 | ℃ |
| இயக்க வெப்பநிலை வரம்பு | TC | 25 | -40 ~ +85 | ℃ |
| சார்பு மின்னழுத்தம் | VR | 5 | +4.75 ~ +5.25 | V |
| ஆப்டிகல் உள்ளீடு சக்தி | முள் | 0 | + 13 | dBm |
| பர்ன்-அவுட் ஆப்டிகல் பவர் | PB | - | + 16 | dBm |
| முன்னணி சாலிடரிங் வெப்பநிலை | Tp | 280 (10வி) | 330 (10வி) | ℃ |
| எலக்ட்ரிக்கல் / ஆப்டிகல் பண்புகள் (டிC = 22 ± 3℃ ) | ||||||
|---|---|---|---|---|---|---|
| அளவுரு | சிம் | சோதனை நிலை | அளவுரு மதிப்புகள் | அலகு | ||
| அலைநீள வரம்பு | λ | - | 1000 ~ 1650 | nm | ||
| அதிர்வெண் வரம்பு | - | - | எக்ஸ் - பேண்ட் | கு - இசைக்குழு | - | |
| சிறிய சிக்னல் அலைவரிசை | f-3dB | TC = 22 ± 3℃ | 0.3 ~ 12 | 0.8 ~ 18 | GHz க்கு | |
| பொறுப்பு | Re | VR =+5 வி, பிin = 10 மெகாவாட் | λ = 1310 நானோமீட்டர் | ≥ 0.75 | ≥ 0.75 | A/W |
| λ = 1550 நானோமீட்டர் | ≥ 0.7 | ≥ 0.7 | ||||
| வெளியீடு வி.எஸ்.டபிள்யூ.ஆர் | VSWR | - | 2 | 2.2 | - | |
| வீச்சு தட்டையானது | A | TC =-45～+85℃ | ≤ ±1.5 | dB | ||
| செறிவூட்டல் ஆப்டிகல் பவர் | Ps | VR =+5 V, λ = 1550 நானோமீட்டர் ஏசி மாடுலேட்டட் |
13 | dBm | ||
| செறிவு RF வெளியீட்டு சக்தி | Pவெளியே | - | -10 | dBm | ||
| இருண்ட மின்னோட்டம் | Id | VR = 5 வி | 10 | nA | ||
| வெளியீட்டு மின்மறுப்பு | RL | - | 50 | Ω | ||
● வழக்கமான பொறுப்புணர்வு வளைவுகள்
(படம் 1 X - பேண்ட் ஃபோட்டோடெக்டர் அதிர்வெண் பதில்)
(படம் 2 Ku - பேண்ட் ஃபோட்டோடெக்டர் அதிர்வெண் பதில்)

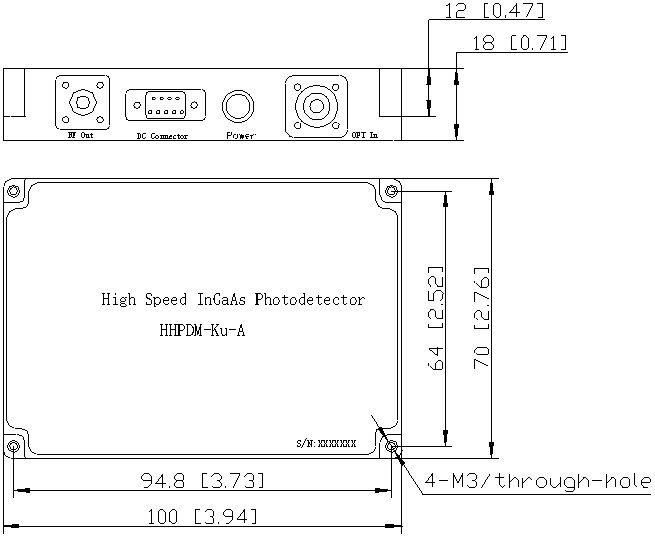

● பரிமாணம் மற்றும் ஊசிகள் (அலகு: அங்குலம்)
RF இணைப்பான்: SMA இணைப்பான்
●தகவலை வரிசைப்படுத்துதல்
தாள் 1:
| குறியீடு | அனலாக் அலைவரிசை |
| X | 0.3 ~ 12 ஜிகாஹெர்ட்ஸ் |
| Ku | 0.8 ～ 18 ஜிகாஹெர்ட்ஸ் |
தாள் 2:
| குறியீடு | இணைப்பான் வகை | கருத்து |
| N | இணைப்பான் இல்லை | ஒற்றை-முறை 9 / 125 μm ஃபைபர் பிக் டெயில் |
| A | எஃப்சி / ஏபிசி |
● முன்னெச்சரிக்கைகள்
ஃபைபர் சேதமடைவதைத் தவிர்ப்பதற்காக ஃபைபர் வளைக்கும் ஆரம் 20 மிமீக்குக் குறையாது.
ஆப்டோ-சர்க்யூட்டில் இணைக்கும் முன், ஃபைபர் கப்ளிங் ஃபேஸ்ட்டை சுத்தமாக இருப்பதை உறுதிப்படுத்திக் கொள்ளுங்கள்.
சேமிப்பு, போக்குவரத்து மற்றும் பயன்பாட்டில் பொருத்தமான ESD பாதுகாப்பு தேவைப்படுகிறது.
எங்களின் அனைத்து நிலையான ஃபோட்டோடெக்டர்களையும் தொகுதிகளாகத் தனிப்பயனாக்கலாம்!
பயன்பாடுகள்
ஆப்டிகல்-ஃபைபர் தொடர்பு
ரேடார் தகவல் செயலாக்கம்
மின்னணு போர்
அதிவேக சிக்னல் சோதனை மற்றும் அளவீடு
பாதுகாப்பு மற்றும் கண்காணிப்பு
