LK-NYSD மினி UWB DML லேசர் தொகுதி

  • மினியேச்சர் வடிவமைப்பு
  • நேரடி பண்பேற்றம்
  • ஹை-டைனமிக்-ரேஞ்ச்
  • 18 GHz அலைவரிசை
  • குறைந்த தொடக்க மின்னோட்டம்
  • அதிக வெளியீட்டு சக்தி
  • SMA இணைப்பியுடன் கூடிய 7பின் பட்டாம்பூச்சி தொகுப்பு
  • இயக்க பெட்டி வெப்பநிலை: -40 முதல் 70℃ வரை
  • மேம்படுத்தப்பட்ட நம்பகத்தன்மை
  • குறைந்த RIN
விசாரனை

+86 29 88244373

தயாரிப்பு விவரம்

LK-NYSD லேசர் என்பது நேரியல் ஃபைபர் ஆப்டிக் தொடர்பு அமைப்புகளில் சிறந்த செயல்திறனுக்காக வடிவமைக்கப்பட்ட ஒரு சிறிய, நேரடியாக பண்பேற்றப்பட்ட DFB லேசர் ஆகும். இது 1310nm, 1550nm மற்றும் CWCM இல் அலைநீளங்களை வெளியிடும் திறன் கொண்டது. இந்த லேசர்கள் 12 GHz அல்லது 18 GHz அதிர்வெண்களில் சிக்னல்களை கடத்துவதற்கான கோஆக்சியல் கேபிள் அமைப்புகளுக்கு சிறந்த மாற்றாக செயல்படுகின்றன.

இது பரிமாற்றத்தின் போது RF சிக்னலின் ஒருமைப்பாட்டைப் பாதுகாப்பதன் மூலம் மைக்ரோவேவ் தொடர்பு நெட்வொர்க்குகளின் நம்பகத்தன்மையை மேம்படுத்துகிறது. இந்த பண்புகள் காரணமாக, இந்த லேசர் தயாரிப்புகள் ஆண்டெனா ரிமோட்டிங், டெலிமெட்ரி, டைமிங் மற்றும் ரெஃபரன்ஸ் சிக்னல் விநியோகம் மற்றும் அளவீடு மற்றும் தாமதக் கோடுகள் போன்ற பரந்த அளவிலான பயன்பாடுகளில் சிக்னல் தரத்தை கணிசமாக அதிகரிக்கின்றன.

LK-NYSD லேசரில் ஒருங்கிணைந்த ஆப்டிகல் ஐசோலேட்டர், தெர்மோஎலக்ட்ரிக் கூலர் (TEC), தெர்மிஸ்டர், லேசர் டையோடு சிப் மற்றும் மானிட்டர் ஃபோட்டோடையோடு ஆகியவை உள்ளன, இவை அனைத்தும் ஹெர்மீடிக் பாதுகாப்பை உறுதி செய்வதற்காக 7-பின் பட்டாம்பூச்சி தொகுப்பிற்குள் சீல் வைக்கப்பட்டுள்ளன.

தொழில்நுட்ப குறிப்புகள்

முழுமையான அதிகபட்ச மதிப்பீடுகள்

அளவுரு சின்னமாக நிமிடம். மேக்ஸ். அலகு
லேசர் டையோடு முன்னோக்கி மின்னோட்டம் If - 120 mA
லேசர் டையோடு தலைகீழ் மின்னழுத்தம் V - 1 V
முன் சக்தி Pf - 20 dBm
பிடி தலைகீழ் மின்னழுத்தம் V - 15 V
முன்னோக்கிய மின்னோட்டம் (PD) Im - 2 mA
ஆபரேஷன் வெப்பநிலை செய்ய -40 + 70 ° C
சேமிப்பு வெப்பநிலை Ts -55 + 85 ° C
சேமிப்பக ஈரப்பதம் Sr - 85 %

மின் / ஒளியியல் பண்புகள் (TC = 22±3℃)

அளவுரு சின்னமாக சோதனை நிலை min வகை மேக்ஸ் அலகுகள் குறிப்பு
அலைநீள λ IF= Iop, T = மேல் 1310nm, 1550nm, CWDM
-		 nm தேர்வு
அதிர்வெண் - எக்ஸ் பட்டை 0.1 - 12 GHz க்கு -
கு இசைக்குழு 1 - 18
ஆப்டிகல் அவுட்புட் பவர் P IF=Iop - 10 - mW 1
தெர்ஷோல்ட் மின்னோட்டம் Ith - - - 10 mA -
செயல்பாட்டு மின்னோட்டம் Iop - - 55 100 mA -
செயல்பாட்டு மின்னழுத்தம் Vop - - 1.5 2.5 V -
சாய்வு செயல்திறன் SE - 0.2 - - வ / அ -
பக்க-பயன்முறை அடக்க விகிதம் எஸ்.எம்.எஸ்.ஆர் IF=Iop 30 - - dB -
ரிலேட்டிவ் இன்டென்சிட்டி சத்தம் RIN - - -150 -130 டெசிபல்/ஹெர்ட்ஸ் -
அலைவரிசை (-3dB, I=60mA) S21 எக்ஸ் பட்டை - 12 - GHz க்கு -
கு இசைக்குழு - 18 -
வருவாய் இழப்பு (VSWR) VSWR எக்ஸ் பட்டை - - 2 dB -
கு இசைக்குழு - - 2.2
உள்ளீடு 1 dB சுருக்கம் - - 15 - - dBm -
தெர்மிஸ்டர் எதிர்ப்பு Rth @ 25. C. - 10 - கோம் -
TEC மின்னோட்டம் It - - - 1.2 A 2
TEC மின்னழுத்தம் Vt - - - 2.5 V 2
மின்தேக்கம் (PD) Ct - - - 20 pF -
மின்னோட்டத்தைக் கண்காணித்தல் Im - 0.10 - 2.0 mA -
இருண்ட மின்னோட்டம் (PD) Id - - - 50 nA -

குறிப்புகள்:அனைத்து லேசர் சில்லுகளும், எரிவதற்கு ஏற்றுக்கொள்ளக்கூடிய மகசூலை அடைய வேண்டிய பிரதிநிதித்துவ சாதனங்களைப் பயன்படுத்தி சான்றளிக்கப்பட்ட வேஃபர்களிலிருந்து வருகின்றன.

1. லேசர் வெப்பநிலை தொகுப்பு 25℃, சார்பு மின்னோட்டம் 55mA

2. செயல்பாட்டு பெட்டி வெப்பநிலை -40~70℃


● வழக்கமான வளைவு

படம் 1. LK-NYSD தொடர் லேசர் X பேண்ட் S-வளைவு

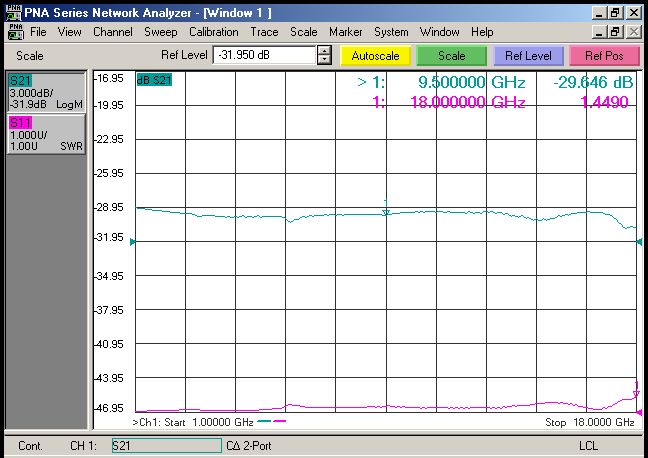

படம் 2. LK-NYSD தொடர் லேசர் கு பேண்ட் S-வளைவு


● வழக்கமான ஸ்பெக்ட்ரோகிராம்

படம் 3. LK-NYSD தொடர் லேசர் ஸ்பெக்ட்ரோகிராம் - பேண்ட் 1nm

படம் 4. LK-NYSD தொடர் லேசர் ஸ்பெக்ட்ரோகிராம் - பேண்ட் 10nm


● பரிமாணம்

படம் 5. LK-NYSD தொடரின் பரிமாணம்


● பின் என்பதன் வரையறை

பொருள் வரையறை
முள் 1 2 3 4 5 6 7 8 9
விளக்கம் பிடி- பிடி+ எல்டி- தெர்மிஸ்டர் தெர்மிஸ்டர் தொழில்நுட்பம்- தொழில்நுட்பம்+ RF வெளியீடு ஆப்டிகல் உள்ளீடு 输入
வகை -- -- -- -- -- -- -- எஸ்.எம்.ஏ-கே FC/APC

● ஆர்டர் தகவல்

தாள் 1:

மாடல் 13 15 W1 W2 W3 W4 W5 W6 W7
அலைநீளம் (என்.எம்) 1310 1550 1270 1290 1310 1330 1350 1370 1390
CWDM

தாள் 2:

மாடல் அதிர்வெண்
X 0.1 ～ 12 ஜிகாஹெர்ட்ஸ்
Ku 1 ～ 18 ஜிகாஹெர்ட்ஸ்

தாள் 3:

மாடல் ஆப்டிகல் இணைப்பியின் வகை கருத்து
N னித்துவ
A எஃப்சி / ஏபிசி நிலையான 9/125μm ஒற்றை முறை ஃபைபர்
P எஃப்சி / பிசி நிலையான 9/125μm ஒற்றை முறை ஃபைபர்

பயன்பாடுகள்

  • அதிவேக தரவு தொடர்புகள்

  • ஆண்டெனா ரிமோட்டிங்

  • செல்லுலார் மற்றும் PCS நெட்வொர்க்குகள்

  • அனலாக் RF இணைப்புகள் பரிமாற்றம்

  • இராணுவ தொடர்பு

  • கண்காணிப்பு, டெலிமெட்ரி மற்றும் கட்டுப்பாடு

  • டெலிமெட்ரி அமைப்புகள்

  • இராணுவ மற்றும் பாதுகாப்பு அமைப்புகள்
